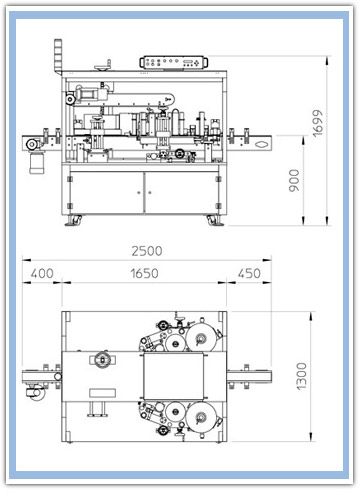

Especif. Técnicas Folder Vídeo Clip

Rotulagem Linear Frontal e Posterior de Alto Desempenho

ALline E é um sistema de rotulagem linear de alta precisão configurado para aplicar etiquetas em um único passo na parte frontal e posterior de produtos elípticos e/ou retangulares como por exemplo as garrafas de artigos de higiene pessoal como garrafas de shampoo, sprays a gatilho e bombonas, por mencionar apenas alguns.

Do mesmo modo que com todas as máquinas rotuladoras da ALTech, a ALline E está projetada em um formato modular com uma opção infinitamente variada de soluções de distanciamento, orientação e rotulagem selecionadas de acordo com os produtos a etiquetar e os requerimentos de desempenho da aplicação.

No design de cada uma das unidades ALline E, são necessários quatro processos essenciais para uma rotulagem precisa; isto é o Distanciamento de Produtos, o Alinhamento de Produtos, a Estabilização de Produtos e a Aplicação de Etiquetas.

Para sincronizar estes elementos, como norma, todos os sistemas de rotulagem ALline E incluem um sistema eletrônico encoder de ponta, o qual torna possível não apenas o ajuste da velocidade de rotulagem da máquina por meio de um único potenciômetro, mas também garante a precisão de rotulagem inclusive durante o arranque ou a parada da máquina. (Mantendo o posicionamento das etiquetas mesmo com variações na velocidade)

A escolha da solução de distanciamento é crítica para o rendimento da máquina – o qual, quando está especificado com nossos cabeçotes de rotulagem de melhor desempenho pode ser de 500 produtos por minuto.

As soluções standard de distanciamento de produtos para ALline E incluem:

• Roda distanciadora [Roda distanciadora]


• Espaçador de correia lateral [Espaçador de correia lateral]


• Espaçador de correia dupla [Espaçador de correia dupla]


• Impulsor de deslocamento [Impulsor de deslocamento]


• Barreira pneumática [Barreira pneumática]

Os dois cabeçotes de rotulagem dos laterais opostos configurados horizontalmente que se encontram instalados na estrutura da base da unidade ALline E podem ser escolhidos de nossas séries de cabeçotes de rotulagem potentes da ALstep ou de rendimento da ALritma / ALritma X , dependendo da velocidade de aplicação e das características da máquina requeridas pelo cliente.

Os cabeçotes de rotulagem estão montados em sistemas de ajuste de tubos duplos altamente precisos com a opção adicional de inclinação micrométrica (quer dizer, para ser ajustados à conicidade de um produto) e/ou contadores de eixo visual, que permitem procedimentos de configuração e trocas de produtos especialmente simples, intuitivos e repetíveis.

Nossa variedade de soluções de orientação é inigualável, desde os conhecidos sistemas de orientação com correia até nosso posicionador linear altamente avançado de “garras duplas” para o posicionamento perfeito de produtos ovalados.

O benefício inerente adicional desta solução de orientação com “garra” é a tração positiva criada em um produto “quadrado” orientado (na esteira) deixando ao mesmo tempo sua face superior exposta, permitindo assim a aplicação altamente precisa do rótulo lacre ou de etiquetas na tampa sem o deslizamento ou movimento do produto.

As principais soluções para a orientação de produtos com ALline E podem ser visualizadas aqui:

• Sistema de Orientação de Correia Lateral


• Sistema de Orientação com Correia Dupla


• Sistema de Orientação com Garras Duplas

Uma vez que o produto é posicionado, é transferido simultaneamente à unidade de tração de uma esteira de estabilização superior com molas, para ser trasladado à posição de rotulagem sem nenhum movimento nem deslizamento.

No momento do traslado do módulo de posicionamento até o sistema de estabilização superior, o produto fica preso pela tração de ambos dispositivos – graças à perfeita sincronização dos elementos da máquina, garantindo a conservação da orientação.

• Estabilização Superior / Esteira de Tração

A sólida base da unidade ALline E possui um alto grau de proteção contra a entrada de água, placa superior e componentes modulares de aço inoxidável. Para meios especialmente severos a ALline E também pode ser especificada com um gabinete e/ou construção totalmente de aço inoxidável de tipo 304 ou 316 – quer dizer, para ambientes úmidos ou corrosivos.

A base robusta pode ser montada com vários tipos de esteiras transportadoras ou de roletes de diferentes larguras e comprimentos para satisfazer os requerimentos dos clientes e ao mesmo tempo garantir a rigidez do sistema.

Por esta razão é de muita importância que, mesmo quando estiverem equipados com um gabinete, todos os sistemas ALline E incluam um cavalete superior, fortalecendo a esteira de estabilização superior para uma maior rigidez de todo o sistema.

• Cavalete Superior (presente mesmo sem gabinete)

Esta característica também proporciona uma plataforma para um sistema de controle totalmente rotável montado na parte superior permitindo configurações para que os aplicadores possam ser ajustados de qualquer um dos laterais da máquina e também para a proteção inerente contra líquidos.

As soluções com a ALritma incluem um poderoso sistema de controle com tela tátil que permite a configuração e a armazenagem de todos os parâmetros de rotulagem relacionados com uma combinação de etiquetas e produtos em particular.

Os mesmos podem ser armazenados como um formato com um nome definido – por exemplo, “1L”, o qual significa que cada trabalho requer realizar a configuração uma única vez, e a partir daí os ajustes são recuperados eletronicamente, acelerando substancialmente as trocas de produtos.

As máquinas também podem ser montadas com uma ampla variedade de soluções de marcação como a marcação térmica, por transferência térmica intermitente (por exemplo, marcadores Markem ou ICE) ou motores de impressão térmica em linha como SATO ou Zebra para uma impressão linear de etiquetas com texto e códigos de barra.

Também podem ser configuradas com dispositivos de controle de aplicação de etiquetas e sistemas de rejeição de produtos- ou para soluções autônomas, com mesas giratórias de alimentação e saída para alimentação e expulsão automáticas.

• Mesa Giratória de Alimentação [Mesa Giratória de Alimentação]


• Mesa Giratória de Saída [Mesa Giratória de Saída]

Além de tudo a ALline E pode estar equipada com algumas das mesmas unidades de rotulagem envolvente (wraparound) utilizadas na ALline C, para também permitir a rotulagem envolvente (wraparound) completa ou parcial na mesma máquina (ALline EC)
